欧式后接头

2021-08-11 17:34:37
详细介绍:

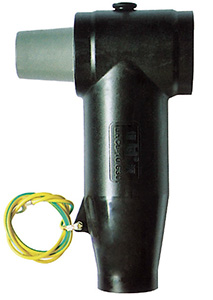

欧式后接头10/630屏蔽后接头

10/630屏蔽后接头,为紧凑型产品设计,大大减小了安装空间,在结构上采用多层结构∶电缆头内层为半导体屏蔽层,为了均衡内部电场,中间一层为绝缘层,选用进口高质绝缘材料制作,确保绝缘强度。电缆头外层为半导电屏蔽层,确保外屏蔽层接地保持零电位。应力控制体下端内层与电缆的半导电层紧密接触;而外半导电屏蔽层与电缆外半导电屏蔽层紧密接触,并通过可触摸型电缆接头上的接地孔接地,这样不仅解决了电缆终端外屏蔽层切断处的电场集中问题,而且使电缆头的外屏蔽层(由于接地)保持零电位,确保维护操作人员人身安全,保证设备正常可靠运行。




冷缩电缆终端    冷缩电缆终端

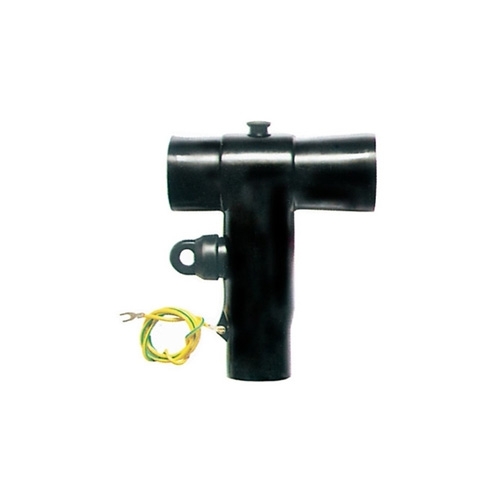

欧式二代后接头用于10kV(20kV)电缆分支箱、环网柜、箱变等配电系统。与630A套管、630A母排配套使用。测试点可安装带电显示器。

产品为全绝缘、全密封、全屏蔽产品,前后接头配套使用实现产品多分支供电,后接头可扩展连接后接避雷器为供电系统提供过电压保护。

适用截面35-400mm²




冷缩电缆终端    冷缩电缆终端


欧式三代10kV屏蔽后接头主要用于电缆分支箱、环网柜、箱变等10kV配电系统。与10kV630A套管配套使用。

产品为全绝缘、全密封、全屏蔽产品,前后接头配套使用实现产品多分支供电,前后接头可扩展连接后接避雷器为供电系统提供过电压保护。

适用截面25~630mm²。




冷缩电缆终端


非屏蔽后接头用于欧式环网柜、电缆分支箱及箱式变的主网和分支系统,可以通过前后连接的方式形成多路多样式的电缆分支。

额定电流:630A

适用截面35-500mm²




冷缩电缆终端    冷缩电缆终端


欧式三代20kV屏蔽后接头主要用于电缆分支箱、环网柜、箱变等20kV配电系统。与20kV630A套管配套使用。

产品为全绝缘、全密封、全屏蔽产品,后接头配套使用实现产品多分支供电,后接头可扩展连接后接避雷器为供电系统提供过电压保护。

适用截面25~500mm²。

(该产品可与18/20kV、18/30kV电压等级供电系统配套使用
