变压器中性点接地保护装置

2021-09-24 11:25:46
详细介绍:

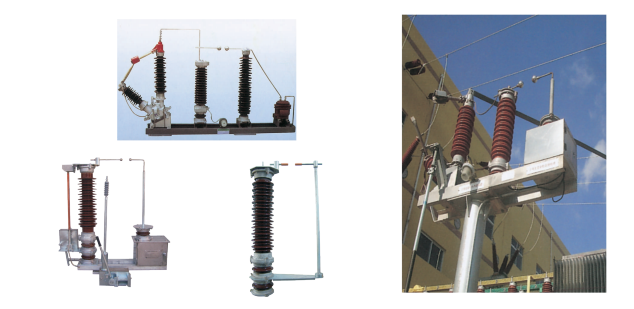

HZJB型变压器中性点接地保护装置

冷缩电缆终端


避雷器厂家

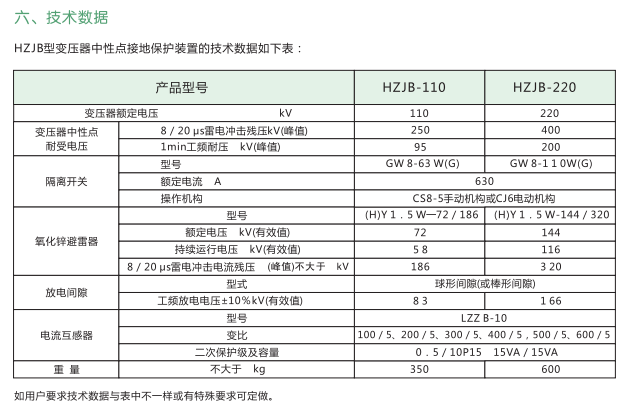

技术参数:

避雷器厂家



使用条件

1、适用于户内、外,环境温度∶不低于-40℃,不高于+60℃,海拔高度∶不超过3000m;

2、电网频率∶58-62Hz(60Hz系统),48-52Hz(50Hz系统);

3、风速∶不超过35m/s;

4、安装场所的空气中不应含化学腐蚀气体和蒸气,无爆炸性尘埃。


宜昌恒源科技有限公司

使用须知

1、变压器中性点电流互感器一般装设在变压器出线套管上,不包括在本装置内。本装置原理接线图如图一所示。

2、设计订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额定电压等参数。当未具体指定时,将按本说明书技术数据标准配置交货。

3、电流互感器二次侧标配设0.5/10p两个次级,供测量保护使用,不用时应将其短路。如有其它要求请在订货时说明。

4、连接到变压器中性点的导线截面和型式由用户决定。 由冷端电缆终端厂商-恒源科技

5、水泥杆由用户准备,不在本装置供货范围内。水泥杆顶部焊450x450mm钢板,离地1200mm处预留钢箍。并预留2-3个接地螺母。

6、水泥杆亦可采用金属钢管制成,且本公司可按用户要求提供配套产品与服务。具体事宜在订货时商议确定。


宜昌恒源科技有限公司                避雷器厂家

注:1、对于HZJB-110 : H1 1600mmL1800mm , L2850mm

         2、对于HZJB-220 : H1 2200mmL1 1250mm , L21200mm


冷缩电缆终端

冷缩电缆终端
